概述：

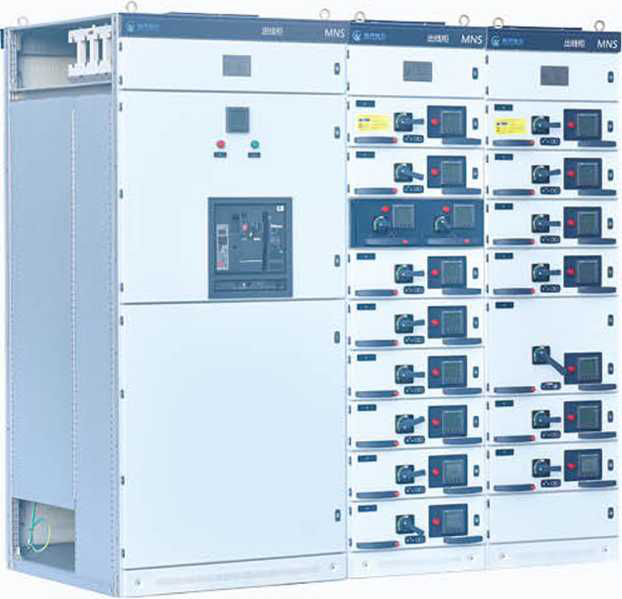

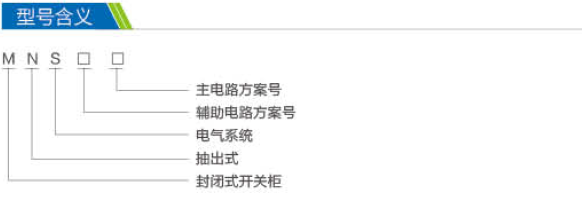

MNS系统是我公司引进瑞士ABB公司制造技术的产品，为工厂组装式低压开关柜装置，技术标准符合 GB7251.1, IEC439-1, VDE0660第500部分，BS5486第1部分，UTE63-410.作为船用的产品还符合 LIOYD* S REGISTER 船用标准。

MNS系统低压开关柜包括固定技术和抽屉技术，选用材料又分钢板结构技术和塑料结构技术。后者技术水平达到 九十年代国际水平。

MNS系统能适应各种供配电的需求，能广泛用于陆用，电站，核电站，船用，石油平台等各种工矿企业配电系统。

产品特点：

设计紧凑：以较小的空间能容纳较多的功能单元。

结构通用性强、组装灵活。以25mm为模数的C型型材能满足各种结构形式、防护等级及使用环境的要求。

采用标准模块设计：分别可组成保护、操作、转换、控制、调节、测定、指示等标准单元，用户可根据需要任意选用组装。以200余种组装件可以组装 不同方案的柜架结构和组成固定分隔或抽屉单元。

安全性：大量采用高强度阻燃型的工程塑料组件，有效的加强防护安全性能。

技术性能高：主要参数达到当代国际水平。

压增场地：三化程度高，可大大压埴储存和运输预制件的场地。

装配方便：不需要特殊复杂工具。

基本参数：

电气性能

.额定绝缘电压：690V/AC;

额定工作电压：400V/AC;

额定冲击耐受电压：8kV；

额定频率：50-60HZ；

主母线最大工作电流：6300A；

主母线短时耐受电流：100kA；

主母线峰值耐受电流：220kA；

配电母线（垂直母线）最大工作电流：1200（2000A）；

配电母线（垂直母线）短时峰值电流：176kA；

防护等级：IP30~IP54。

使用条件：

周围空气温度不高于+40°C,不低于-5°C,并且24h平均温度不高于+35°C;

周围空气清洁，相对湿度在最高温度为+40°C时不超过50%,在较低温度时允许有较高的相对湿度，例如+25°C时为90%,但应考虑到由于温度变化 可能会偶然产生适度的凝露;

户内使用，海拔高度不超过2000m；

在无星著摇动和冲击震动的地方；

污染等级：3级；

抗震烈度：8级；

开关柜运输和储存过程中的温度可在-25°C至55°C范围之间，在短时间内（不超过24h）温度可达到+70°C;

若上述使用条件不能满足时，应由用户和制造厂协商解决。

开关柜类型：

动力中心柜(PC)

采用固定安装抽出式开关，电流从630A到6300A的各种高分断容星，培构先进及智能化的断路器。

功率因数自动辛曜柜(MDS-J),电动机控制中心柜(MCC)

抽屉式

由大小抽屉组装而成，各回路主开关采用高分断塑壳断路器或旋转式带垮断器的员荷开关。

固定式

MCC柜功能单元采用固定式安装插入式塑壳断路器的方式，既具有明显断点且增强安全性，同时又具有固定式柜可靠性好的优势。功能单元用钢板分隔, 互相独立，单元皓构紧凑，容量大，功能强。各类型功能单元可以在一个柜体内单一组装，也可以混合组装，其有效高度为72E,可根据方案自由组合。

抽屉类型：

有五种标准尺寸，都是以8E (200mm) 高度为基准：

8E/4：在8E高度空间组装4个抽屉单元。

8E/2：在8E高度空间组装2个抽屉单元。

8E：在8E高度空间组装1个抽屉单元。

16E：在16E (400 mm)高度空间组装1个抽屉单元。

24E：在24E (600 mm)高度空间组装1个抽屉单元。

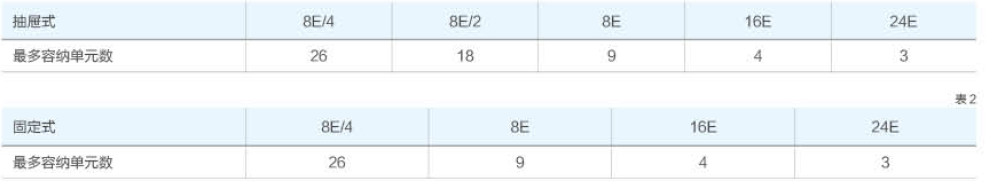

五种抽屉单元可在一个柜体中作单一组装,也可用作混合组装，一个柜体中作单一组装最多容纳固定单元数见表1。

固定式类型：

标准尺寸，都是以8E (200 mm)高度为基准：

8E：在8E高度空间组装1个单元。

16E:在16E (400 mm)高度空间组装1个单元。

24E：在24E (600 mm)高度空间组装1个单元。

8E/2：在8E高度空间组装2个单元。

8E/4：在8E高度空间组装4个单元。

各单元可在一个柜中作单一组装，也可作混合组装，一个柜体中作单一组装最多容纳抽屉单元数。见表2

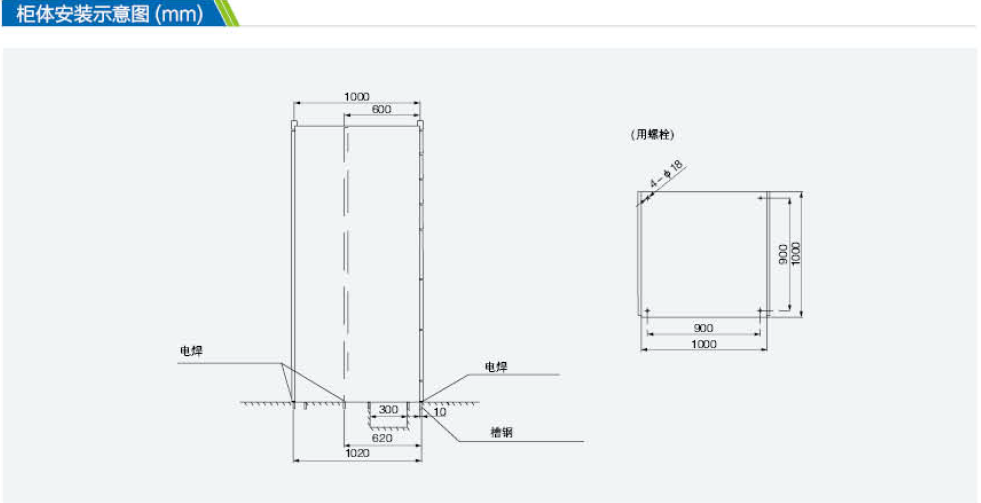

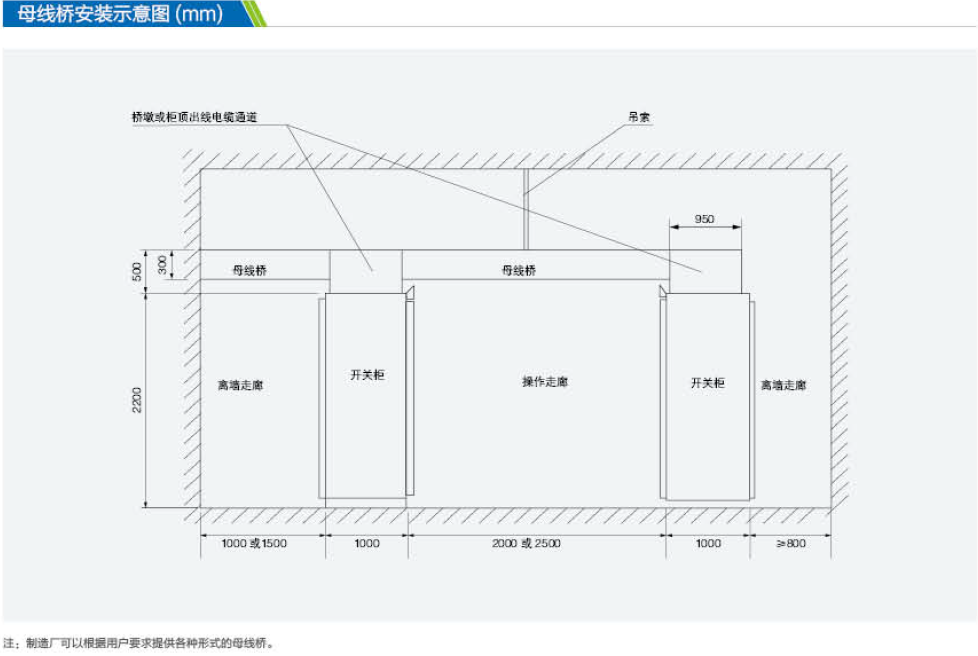

柜体结构：

开关柜柜体基本结构是由C型型材装配而成。C型型材是以E=25mm为模数安装孔的钢板弯制而成，采用自攻螺钉和8.8级螺栓组装而成。全部柜架及内层隔板均作镀锌处理。四周门板，侧板则作粉未喷涂，有效安装高度为72E。柜体基本结构见图2所示。拒体基本尺寸如表3所示。
