概述：

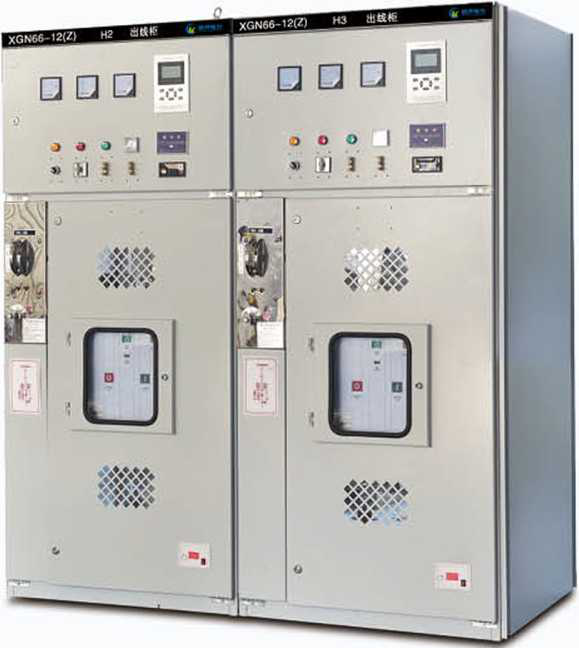

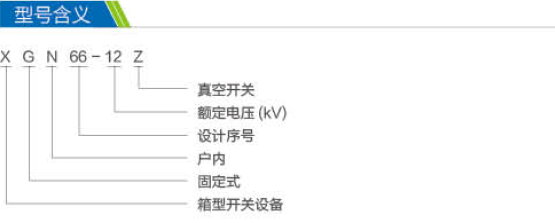

XGN66-12(Z)箱型固定交流金属封闭开关设备(以下简称开关柜)是我公司新一代高压电H成套产品，符合国家 标准GB3906《-35kV交流金属封闭开关设备》电力部DLT404《户内交流高压开关柜订货技术条件》的要求， 也满足国际标准IEC60298 《1kV以上 52kV以下交流金属封闭开关设备和控制设备的要求》.

该产品吸收了国列先进技术，它体积小，仅是普通开关柜体积的50%,断路器具有可器性高，性能好；"五防” 联锁机构可H、简单等优点。开关柜是3.6、7.2、12kV三相交流电50Hz单母线分段的户内成套装宣，作为接受 和分配龟能之用。并具有对电路进行控制、保护和监测等功能，可使用在各类型发电厂' 变电站及工矿企业，高层 建筑等场所，也可与环网柜组合应用于开闭所中。

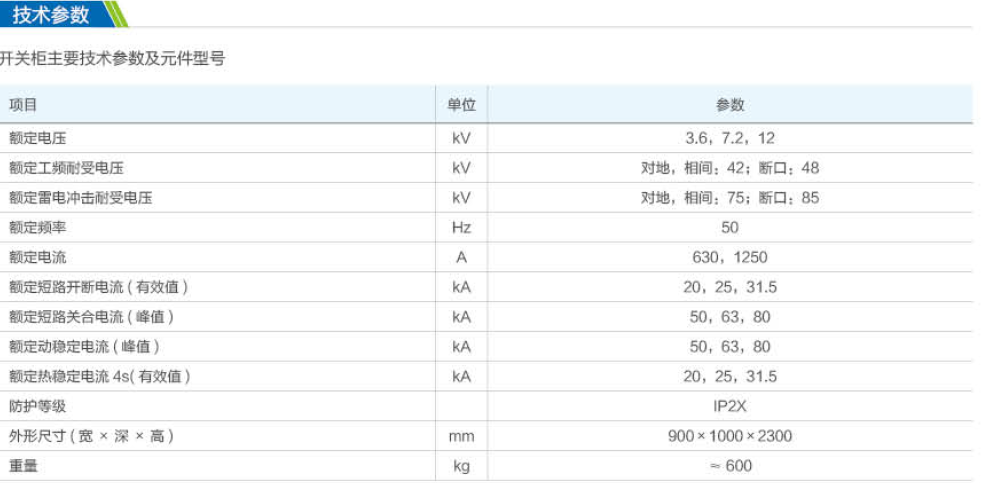

使用条件：

海拔高度不超过1000m；

环境温度：-25℃-+40℃, 24小时内平均温度不超过+35℃

水平倾斜度：不大于3℃ ;

地震强度：不超过8级；

无剧烈震动和冲击及爆炸危睑场所。

结构特点：

柜体采用优质角钢焊接而成；

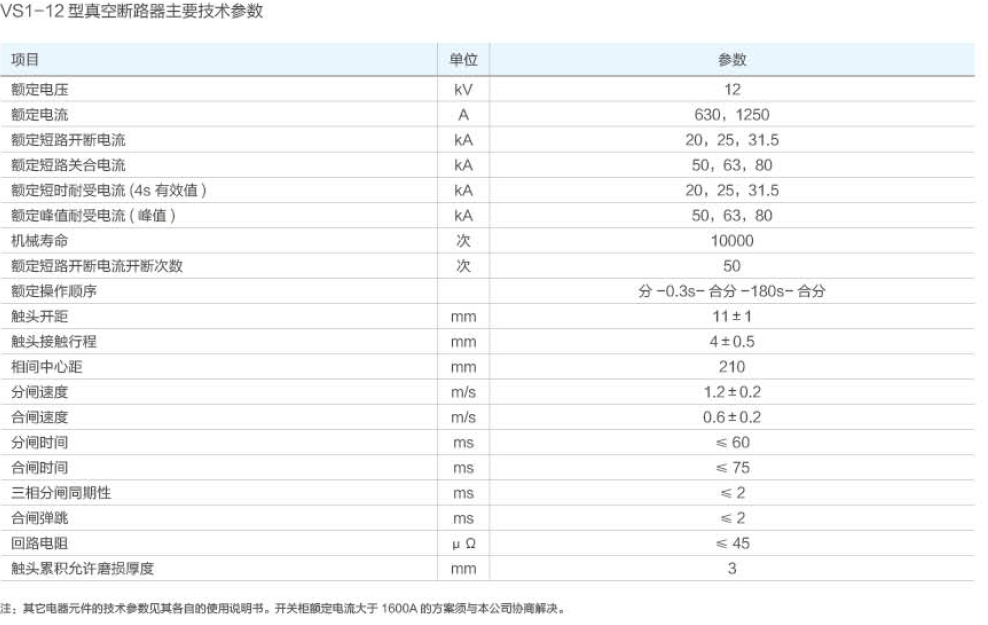

断路器室位于柜体中（下）部，安装、调试、维护方便。标准配装VS1断路器，并设有压力窿放通道，确保人身安全;

采用先进可矗的旋转式隔离开关，可在主母线带电下安全进入断路器室检修；

整柜防护等级IP2X;

设有可靠功能齐全的强制性机械闭锁装置，简便有效达到“五防”要求；

具有可靠的接地系统；

门上装有观察窗，可清楚观察到柜内元件的工作状态；

操作机构闭锁采用同XGN2-12柜用的JSXGN闭锁机构，简单可熊方便实用；

进出线电缆低于柜体前部，方便用户连接。

安装:

安装基础参考下图，基础槽钢突出地面1 -3mm,每米范围内不平度不应超过1.5mm,全长范围内不超过5mm°

将开关柜按顺序故置于基础上，调整好安装的位置。然后用M12螺栓或者用点焊方法进行固定，柜与柜间用M8螺栓并紧。

拆开后盖板安装主母线和一次电缆，端子接触面应注意清理干净并涂中性凡士林。安装好后注封堵好一次电缆孔。

连接柜间接地母线，使沿开关柜扫E列方向连成一体，检查工作接地和保护接地是否有遗温，接地回路是否连续导通，工作接地电阻应不大于1000uQ, 保护接地电阻应不大于4Q。

安装二次电缆，电缆由柜前底部引入，顺侧壁进入低压室,分接于端子排上；或由柜顶二次小母线上引入低压室，装好后封堵电缆孔。

清理柜内灰尘杂物。

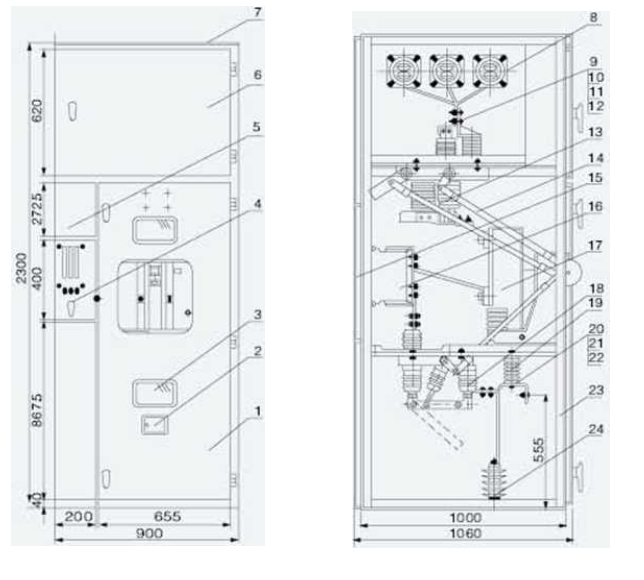

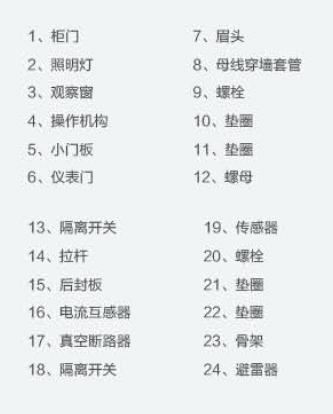

开关柜布置示意图:
