概述：

本产品是吸收国夕说进技术.结合国内实际慵况研制开发的，整台产品具有体积小、安装维护简便、低噪音、低损耗、防盗、过负荷能力强、全保护静特点。适用于新建小区、绿化带、公园' 车站宾德、工地、机场等场所。

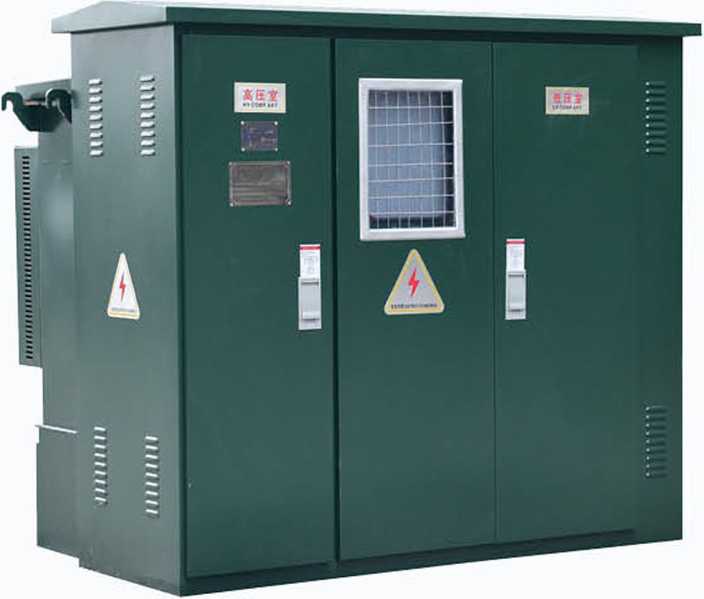

YB25-12/0.4组合式箱式变电站（美式），适用于10kV环网供电，双电源供电或终端供电系统中，作为变电、计量、 补偿控制和保护装置。

本产品符合下列标准：

GB/T17467-1998《高压低压预装式变电站》

DUT537-93《6-35kV箱式变电站订货技术条件）

使用条件：

海拔高度不超过1000m；

环境温度：-35°C-+40°C；

相对湿度：日平均值不大于95%,月平均值不大于90%;

安装场所：无火灾、爆炸危险、化学腐蚀性气体及通风良好的场所，地面倾角不大于3° 。

功能特点：

全绝缘、全密封、免少维护、可靠保证人身安全；

结构紧凑、体积仅为同容量欧变的1/3-1/5,高度低；

可采用分箱式结构，避免变压器油箱内油的污染；

高压侧采用双熔丝全范围保护，大大降低成本；

即可用环网，也可用于终端，电纹头可在200A负荷电流时紧急插拔；

箱体采用蜂窝式双夹层复合板，隔温又散热的功能；

低压侧加装电子缺相保护器，当系统内出现不正常电压时，可快速分断主进开关；

高压侧油浸式员荷开关或SF6负荷开关，可电动升级，为实现配网自动化打下基础;

采用油浸式S9或性能更优的S11系列变压器。

变电站电缆进出线土建图

技术要求：

有关尺寸参见组合变实际尺寸；

混凝土台基应表面平整，组合变电站采用压板固定的方式固定在台基上；

接地排和电缆固定支架的型式可根据实际情况而定；

电统固定架和接地排应预埋；

进出线电缆孔的位置根据具体情况而定；

组合变安装后开关正面必须有不小于1.5m的空隙，以利操作；

接地网可用12镀锌圆钢或40 x 4镀锌扁铜制作，接地电阻应符合电力部门要求。
